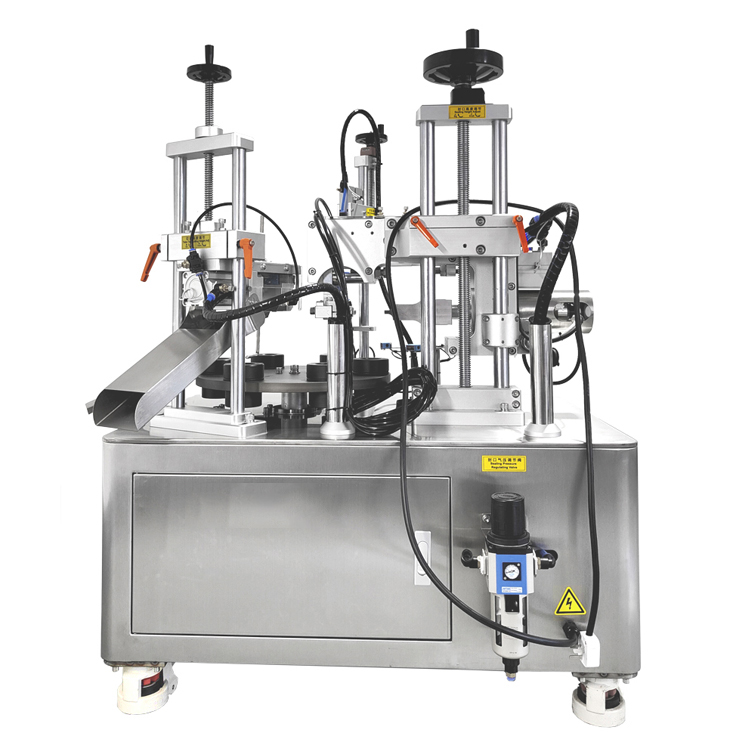

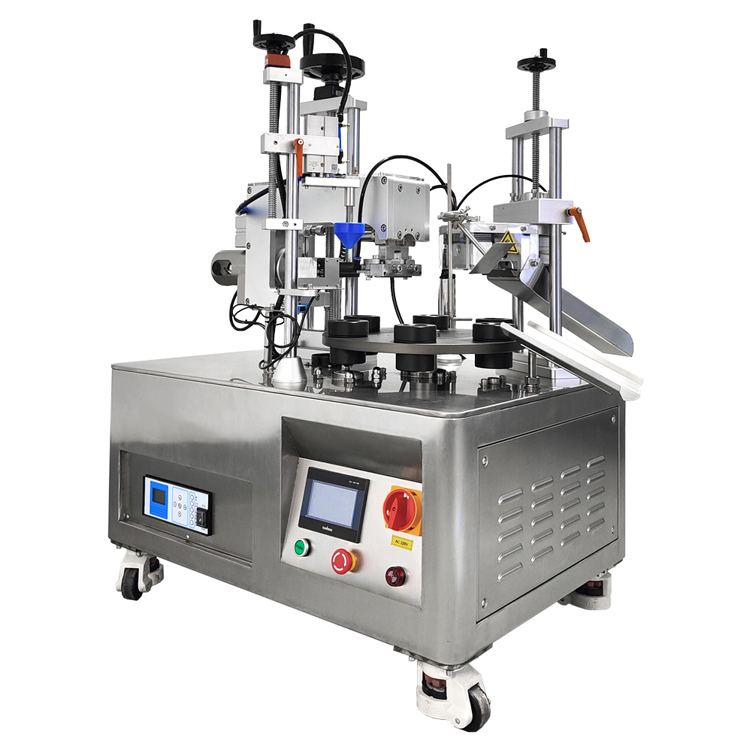

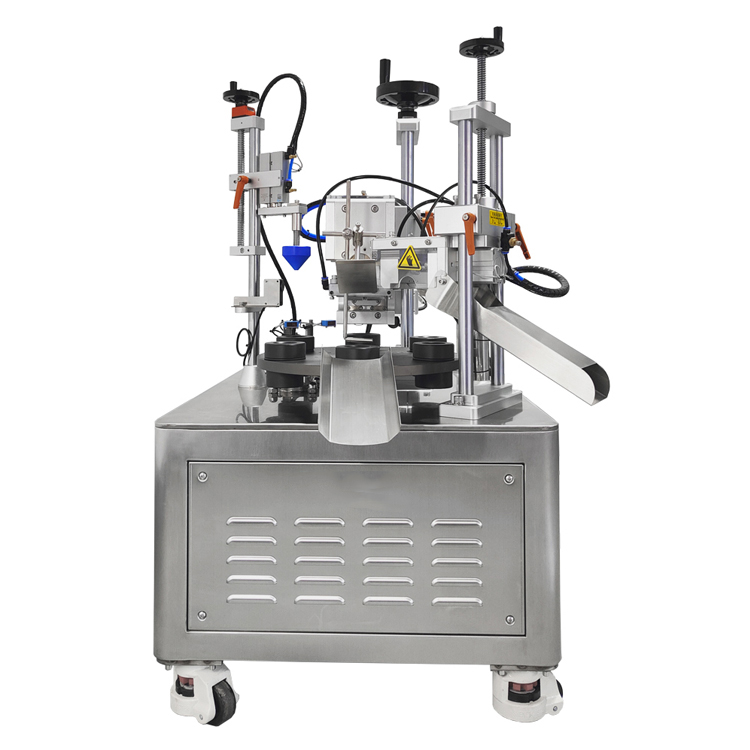

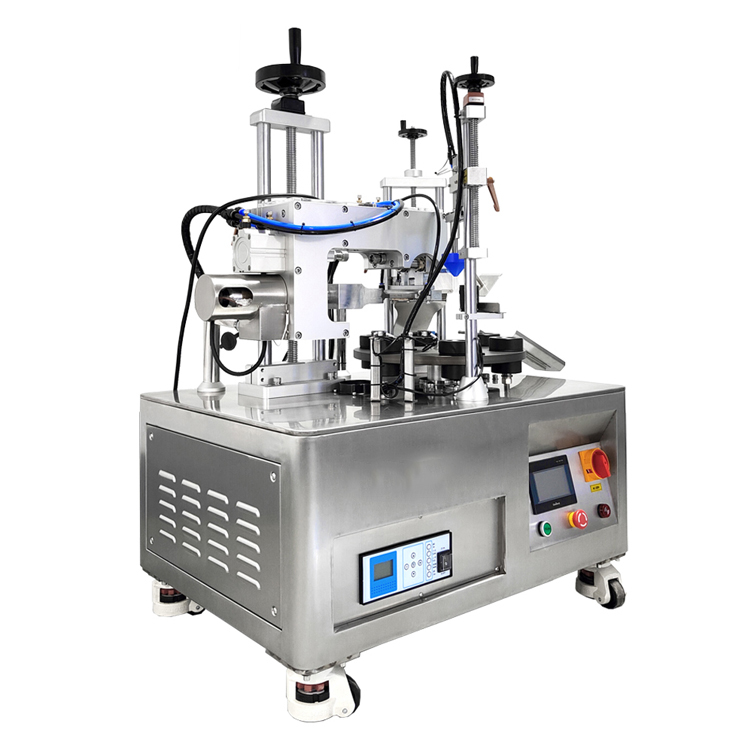

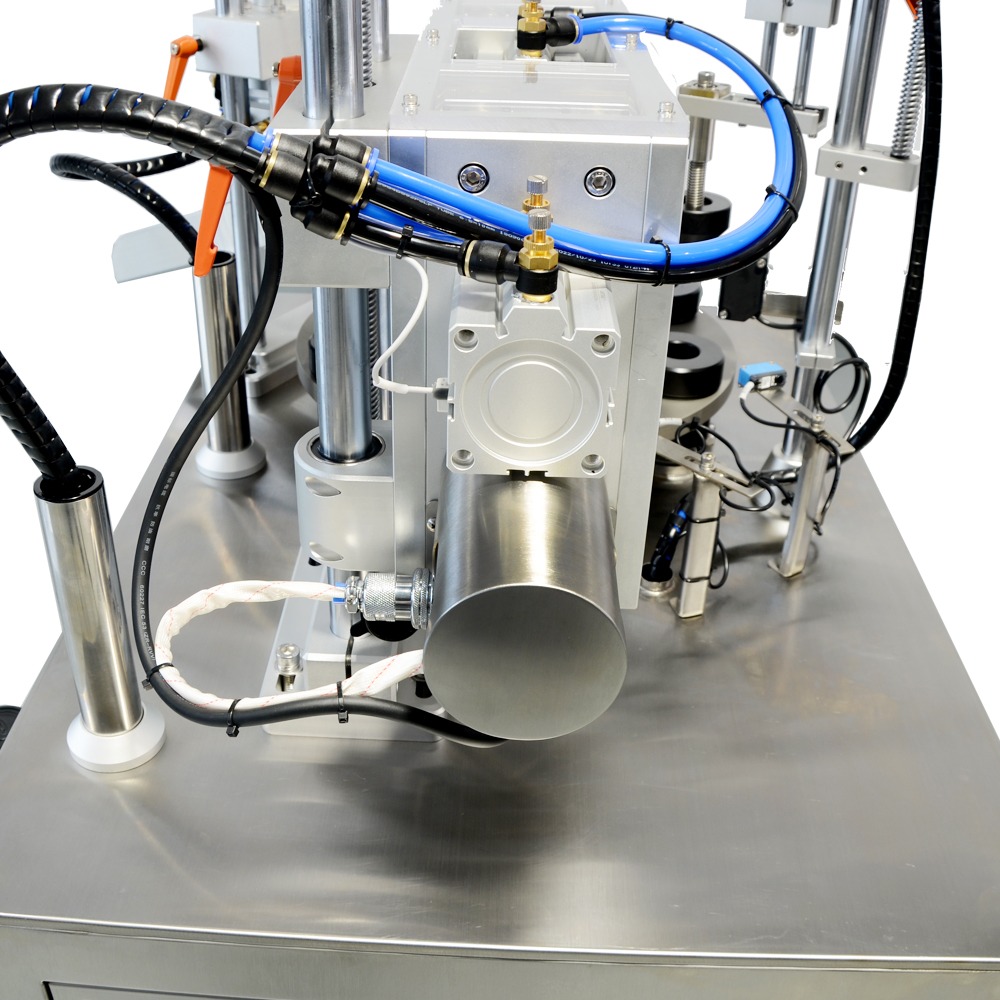

Máquina de sellado ultrasónico semiautomática de tubos VK-TS-006D
La máquina semiautomática de sellado rotativo de tubos se utiliza para sellar tubos de plástico y laminados. Esta máquina logra una mayor productividad gracias al uso de una mesa giratoria y funciones de sellado automático.
Método de sellado: Sellado ultrasónico
Velocidad de salida: 22-25 piezas/min
Dimensión: L1030*W780*H1290mm
Parámetro
| Modelo | VK-UTS-006D |
| Frecuencia | 20 kHz |
| Fuerza | 2600 W |
| Fuente de alimentación | AC220V/110V 1PH 50/60Hz |
| Capacidad | 22-25 piezas/min |
| Diámetro de sellado. | 10-50 mm (Fabricación a medida disponible) |
| Altura del tubo | 50-250 mm |
| Presión atmosférica | 0,6 MPa |
| Consumo de aire | 0,35 m³/min |
| Dimensión | L1030*W780*H1290 |
| noroeste | 167 kg |
- La máquina está construida con acero inoxidable 304 de alta calidad.
- Orientación automática del tubo, sellado con codificación, recorte y expulsión.
- Producción de hasta 25 tubos por minuto.
- PLC para el control de los parámetros de sellado
- Tecnología de sellado ultrasónico
- Huella compacta
Proceso de trabajo

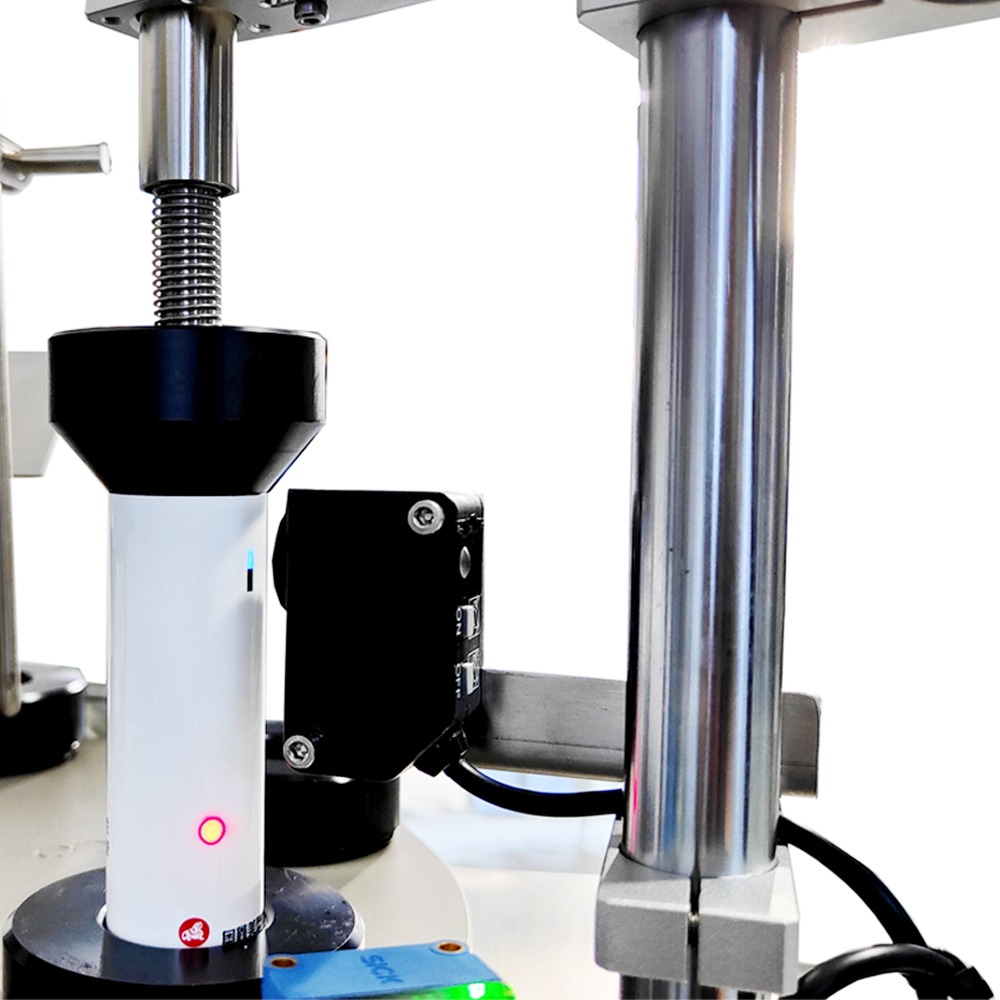

Alimentación manual del tubo → Prensado automático del tubo → Alineación automática (mediante detector de marcas de color) → Sellado ultrasónico → Recorte automático → Descarga

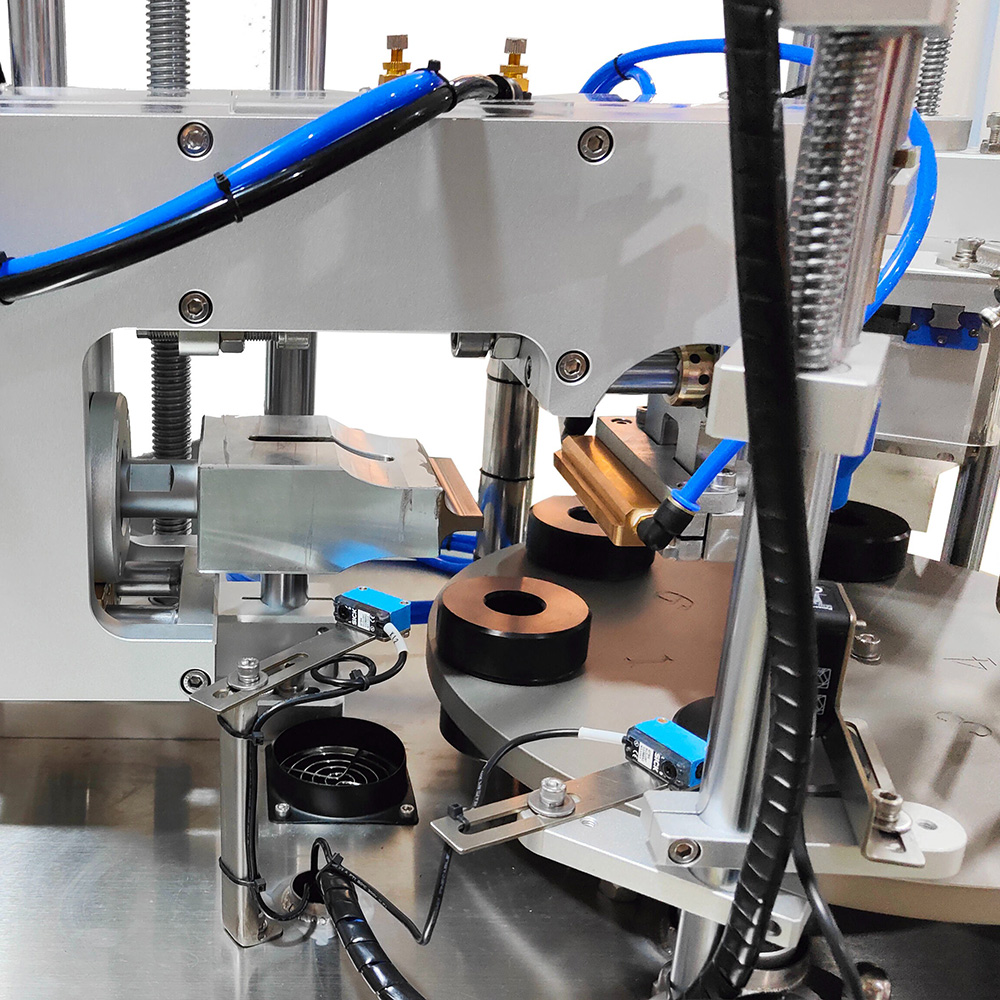

La matriz de sellado aplica energía vibratoria al extremo del tubo, lo que provoca un calentamiento por fricción entre la superficie y las moléculas internas del tubo.
Cuando la temperatura en la interfaz alcanza el punto de fusión del tubo, esta se funde rápidamente y rellena el hueco. Al cesar la vibración, el tubo se solidifica y se moldea bajo cierta presión, logrando un sellado perfecto.
La pieza sellada cumple con altos requisitos de estanqueidad al aire y al agua. No requiere materiales auxiliares y el proceso de sellado es rápido, de alta calidad y estéticamente agradable. Entre sus ventajas se incluyen la resistencia a productos químicos, la ausencia de contaminación y la solución de problemas con adhesivos o soldadura por fusión en caliente.

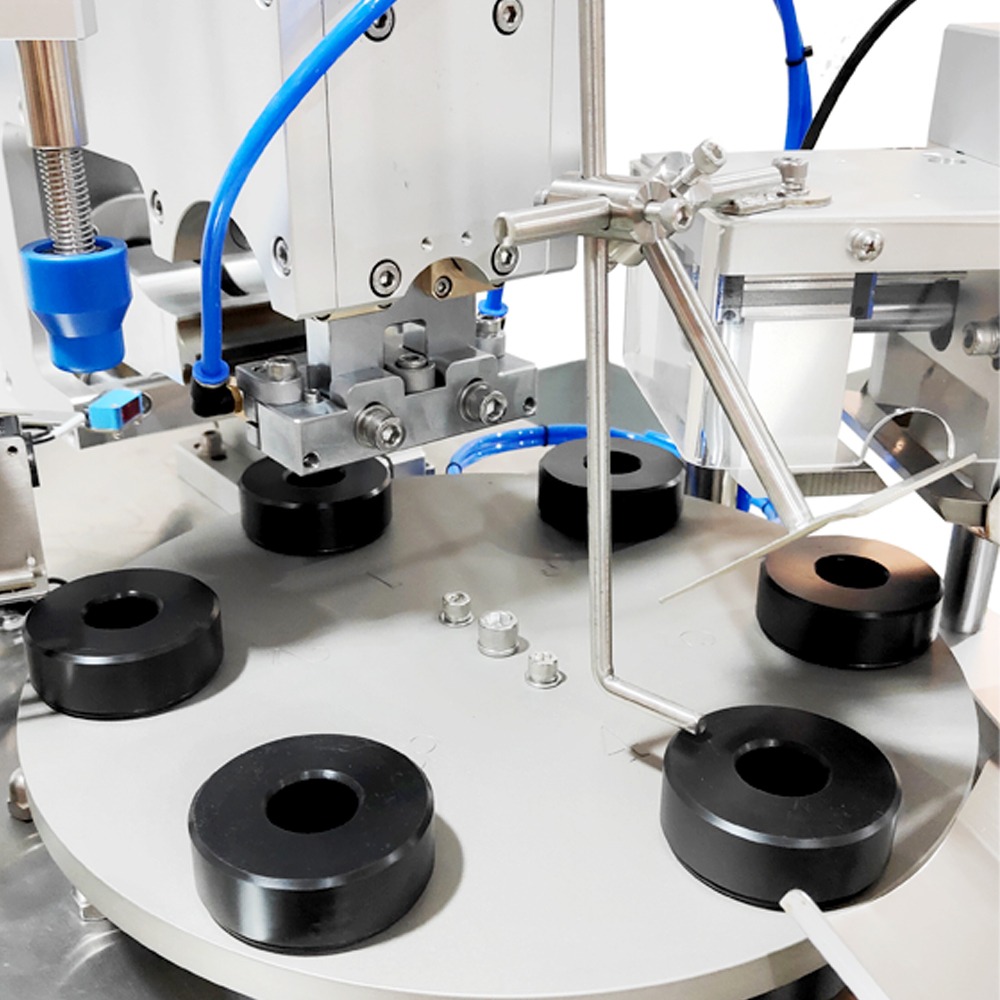

En el diseño de configuración rotativa de 6 estaciones, la plataforma giratoria se encarga de accionar cada estación en un ciclo continuo. Cada estación realiza diferentes operaciones, como la inserción manual de tubos, la identificación fotoeléctrica, el sellado ultrasónico, el recorte, la descarga de tubos, etc. Este ciclo continuo mejora notablemente la eficiencia del sellado, a la vez que garantiza la estabilidad y la uniformidad en la calidad del mismo.
Características:
1. Velocidad de sellado rápida y alta eficiencia:
La máquina de sellado ultrasónico utiliza el principio de vibración de alta frecuencia. Puede utilizarse inmediatamente después de su puesta en marcha sin necesidad de precalentamiento, lo que aumenta la eficiencia de la producción.
El proceso de sellado es rápido y preciso. La resistencia del sellado es equivalente a la del propio plástico, lo que garantiza un sellado firme y estéticamente agradable. Los diseños son nítidos, sin deformación ni rotura del tubo.
2. Sistema digital inteligente de seguimiento de frecuencia:
La adopción de un sistema digital inteligente de seguimiento de frecuencia elimina la necesidad de ajuste manual y permite la sincronización automática de frecuencias ultrasónicas. Ofrece alta potencia y bajo nivel de ruido, protege eficazmente el molde, tiene un rendimiento estable y una larga vida útil.
3. Amplia gama de aplicaciones:
La versátil máquina de sellado ultrasónico se adapta a tubos de diferentes especificaciones y materiales. Solo es necesario cambiar los soportes para sellar tubos de distintos diámetros.
4. Fácil manejo y alto grado de automatización:
Mediante una pantalla táctil PLC, el funcionamiento es sencillo y fácil de entender. Podemos controlar individualmente la alineación, el sellado, el recorte y la descarga, lo que aumenta la automatización y mejora la estabilidad y el control del proceso de producción.
5. Ahorro de energía y respeto al medio ambiente:
Dado que el proceso de sellado ultrasónico no requiere precalentamiento y consume una cantidad mínima de electricidad, ofrece las ventajas de ahorro energético y protección del medio ambiente. Además, reduce la contaminación ambiental al no requerir materiales auxiliares.
Solicitud:

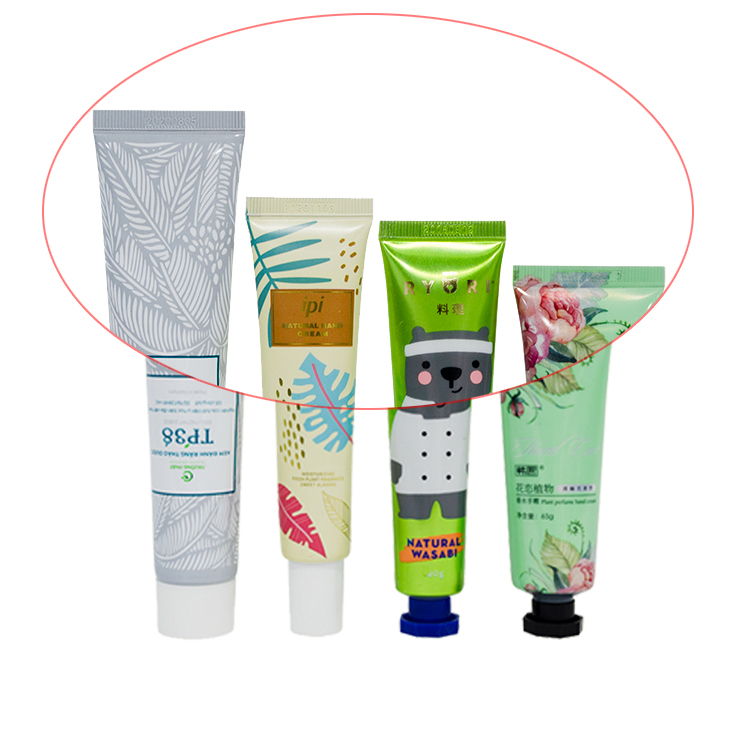

El ámbito de aplicación de las máquinas de sellado ultrasónico es muy amplio, siendo especialmente adecuadas para tubos de plástico de PE, PVC y PP.
Opciones de la máquina:
Soportes para tubos de diferentes diámetros
