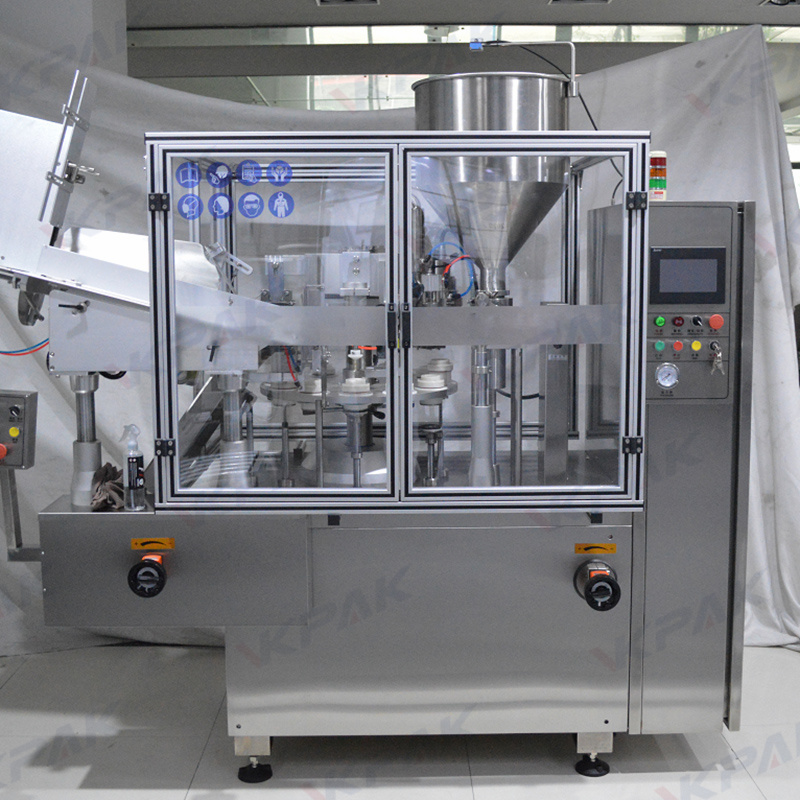

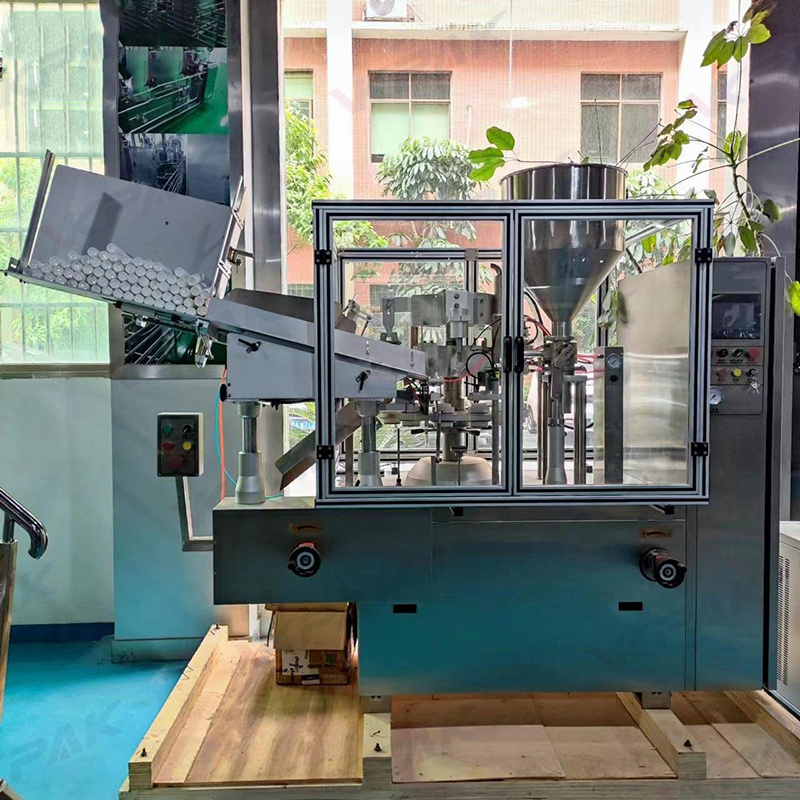

Máquina llenadora y selladora automática de tubos de plástico VK-TFS-009H
La máquina incorpora control por PLC y pantalla táctil. El sistema de calentamiento por aire caliente incluye alimentación automática de tubos, posicionamiento automático, un calentador de alta eficiencia importado y un caudalímetro de gran estabilidad. Ofrece un sellado hermético, alta velocidad, ausencia de daños en la superficie de sellado y un acabado limpio y estético. Puede equiparse con cabezales de llenado de diferentes especificaciones para adaptarse a las necesidades de llenado de distintas viscosidades. También incluye una cubierta antipolvo de vidrio orgánico.
Método de sellado: Sellado con aire caliente
Velocidad de salida: 30-60 piezas/min
Dimensión: L2500*W1200*H2400mm
Esta máquina de llenado y sellado de tubos se utiliza ampliamente en las industrias farmacéutica, cosmética, alimentaria y química, entre otras. Es aplicable a diversos tubos flexibles de compuestos de aluminio y plástico, así como a tubos flexibles de plástico.
La máquina llenadora y selladora automática de tubos de plástico VK-TFS-009H está diseñada para llenar y sellar tubos de plástico, tubos compuestos y tubos de aluminio-plástico. Ofrece una velocidad de producción de 50 a 80 tubos por minuto, un rango de llenado de 3 a 500 ml por tubo y una precisión de llenado de ≤±0,5%. La máquina presenta una estructura compacta, cumple con los estándares de la industria de maquinaria farmacéutica y cuenta con componentes fabricados con materiales de alta calidad como acero inoxidable y acero inoxidable 316L. Es adecuada para industrias como la farmacéutica, alimentaria y de productos químicos de uso diario.
Función:

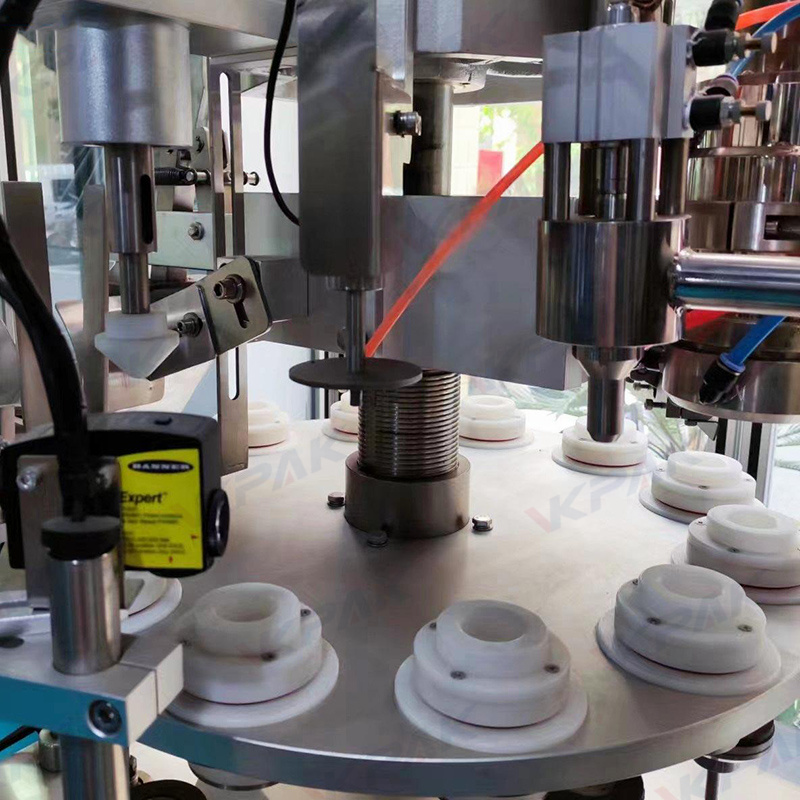

1. Con 12 estaciones y un manipulador integrado, la máquina puede satisfacer diferentes requisitos de plegado y sellado de tubos de aluminio. Es una máquina multifuncional.
2. La alimentación del tubo, el marcado de los orificios, la limpieza del interior del tubo (opcional), el llenado del material, el sellado (plegado de la cola), la impresión del número de lote y la descarga de los productos terminados se pueden realizar automáticamente (todo el procedimiento).
3. El control servo permite ajustar la cantidad de llenado de forma precisa y cómoda mediante la pantalla táctil.

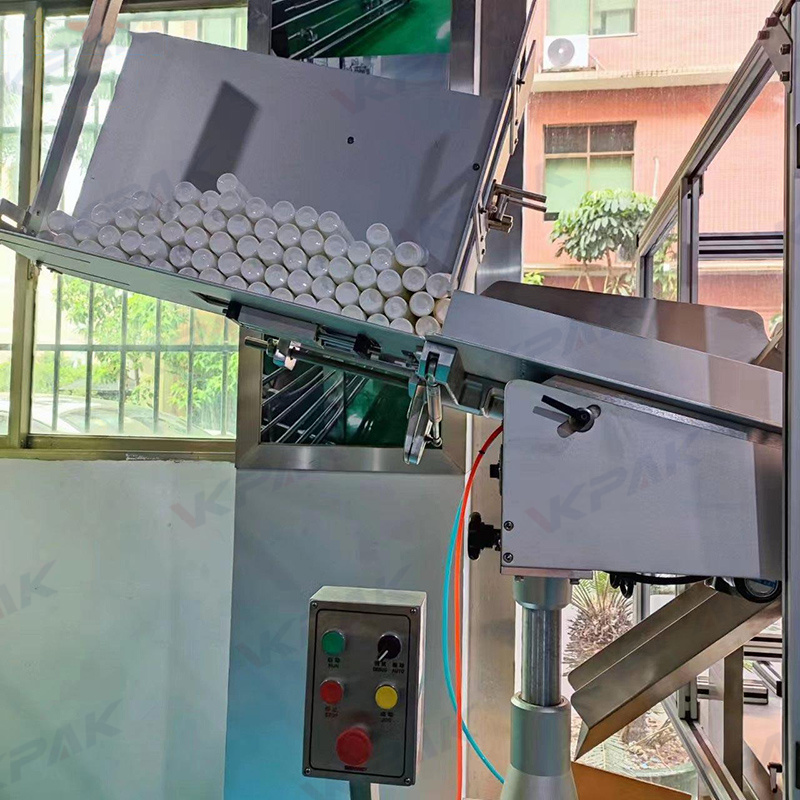

4. Según la longitud del tubo, la altura de la cámara de tubos se puede ajustar fácilmente mediante un motor. El sistema de alimentación reversible externo facilita y agiliza la carga de los tubos.
5. La tolerancia de precisión del sensor fotosensible de enlace mecánico es inferior a 0,2 mm. El rango de aberración cromática entre el tubo y la marca del ojo se reduce.
6. La máquina incorpora un sistema de control integrado fotoelectrónico, eléctrico y neumático. Sin tubo, no hay llenado. Emite una alarma en caso de baja presión. La máquina se detiene automáticamente si hay algún problema con el tubo o si se abre la puerta de seguridad.
7. Calentador instantáneo con camisa de tres capas y calentamiento por aire interno, que no daña el diseño de la pared exterior del tubo y logra un sellado firme y estético.
Parámetro técnico:
| Modelo | VK-TFS-009H |
| Potencia total | 2 kW 380 V/220 V 50 Hz |
| Poder de sellado térmico | 3 kW |
| Material del tubo | Tubo de plástico, tubo laminado |
| Diámetro del tubo (ram) | φ10-φ60 |
| Longitud del tubo (mm) | 45-300 (personalizable) |
| Volumen de llenado | 5-500 ml (ajustable) |
| Precisión del llenado | ≤±0,5% |
| Velocidad (r/min) | 2.5-7 |
| Capacidad de producción (unidades/min) | 30-60 (Ajustable) |
| suministro de aire | 0,55-0,65 MPa 0,1 m³/min |
| Dimensiones generales | 2500×1200×2400 mm |
| Peso de la máquina | 500 kg |
Proceso de trabajo
Carga automática de tubos uno por uno
Orientación de marcas de color y detección de tubos
Autocompletado
Calefacción por aire caliente
Sellado y codificación de fecha
Corte
Expulsar el producto terminado
Características:

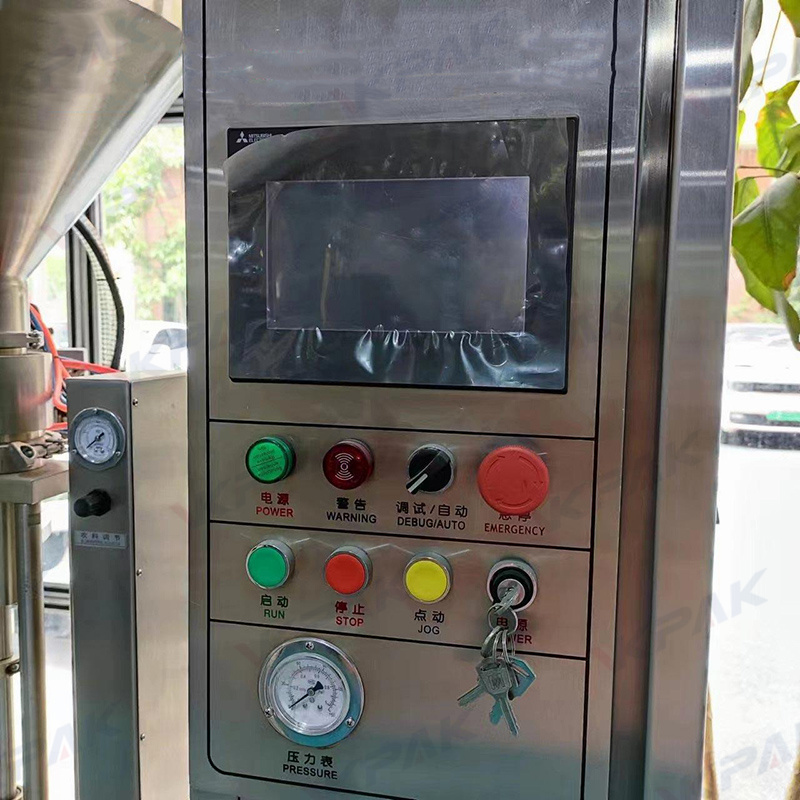

1. Pantalla de operación de alta calidad con pantalla LCD y control PLC, fácil operación y más humanizada mediante ajuste continuo de velocidad, configuración de parámetros, conteo de salida, índice de presión y visualización de fallas.
2. Ejecución automática del suministro de tubos, registro de fotocélula, llenado de gas inerte (opción a1), llenado y sellado de material, impresión del número de lote, salida de productos finales.
3. Registro de fotocélula de alta precisión, que reduce el alcance de la aberración cromática.
4. Ajuste externo de las piezas en la posición, pantalla digital de posición, ajuste cómodo y preciso (adecuado para la producción de productos variables).
5. Control integrado mecánico, fotoeléctrico, eléctrico y neumático, alcanza la función de llenado sin tubo: advertencia si el tubo está mal posicionado o la presión es demasiado de 10w, se detendrá automáticamente mientras se abre la puerta de protección.
Solicitud:
La llenadora y selladora de tubos flexibles es adecuada para llenar ungüentos, cremas, geles y productos viscosos en tubos de plástico, tubos laminados de plástico, tubos laminados de aluminio y plástico, etc., y sellar los tubos flexibles llenos calentando el extremo del tubo. El extremo sellado puede tener forma recta o irregular. Asimismo, esta máquina llenadora y selladora de tubos no solo permite imprimir el código de lote en el extremo sellado, sino también recortarlo para obtener productos terminados. La máquina llenadora de tubos se puede utilizar para el envasado de cosméticos, la industria ligera, el envasado de productos médicos y farmacéuticos, y productos alimenticios.
Nota:
Para un rendimiento óptimo, es necesario mantener un suministro eléctrico y una presión de aire adecuados.
Es fundamental comprender y utilizar correctamente las medidas de seguridad, como los botones de parada de emergencia, los dispositivos de bloqueo de puertas y los dispositivos de limitación de sobrecarga.
El ajuste adecuado de varios componentes, como la ranura del tubo, la boquilla de llenado y el pistón de medición, es fundamental para un funcionamiento eficiente.
El mantenimiento y la limpieza periódicos de componentes como el depósito de material, el puerto de inyección, la válvula de llenado y el émbolo son necesarios para la durabilidad y el rendimiento de la máquina.
